محطات توليد كهرباء  طاقة شمسية



الخلايا الشمسية

خلايا شمسية سليكونية (polycrystalline).

تنتج الخلايا تيار كهربائي مستمر (DC) مباشرة من أشعة الشمس.

تم اختبار الخلايا طبقاً للمعايير الآتية:
IEC 61215 certified
IEC 61730 certified
VDE
CE
الخلايا مطلية بزجاج يمنع انعكاس أشعة الشمس.
الخلايا مزودة بـ Bypass diodes لتحسين أداء الخلايا في حالة تأثير الظلال

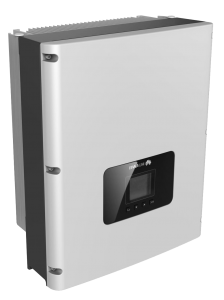

محول التيار

يستخدم لتحويل التيار المستمر (DC) من الخلايا الشمسية إلى تيار متردد (AC).
خرج المحول: ثلاثي الأوجه (3 phase) – 380 فولت
كفاءة محول التيار:9%.
مزود بحماية من تيار القصر والحمل الزائد.
يوجد بمحول التيار نظام يتتبع أفضل نقطة تعمل عندها الخلايا الشمسية وذلك لإعطاء أفضل خرج من الخلايا في أي ساعة طوال النهار.



هيكل التثبيت

الهيكل مصنوع من الحديد المجلفن

كابلات توصيل التيار المستمر

تتحمل 1000 فولت جهد مستمر.
تم تصميم الكابلات لتتحمل تيار 125% زيادة عن تيار القصر.
تم تصميم الكابلات لتعمل عند درجة حرارة 25oم وإشعاع شمسي 1000 وات/م2.
الكابلات محمية ضد أشعة الشمس فوق البنفسجية ودرجات الحرارة العالية حتى 90 oم.
الكابلات معزولة بعزل PVC أو XLPE.
أقصى هبوط للجهد 2%.

لوحة حماية التيار المتردد           (AC Disconnection Box)

يتم تزويد النظام بلوحة حماية للتيار المتردد وتشمل على:
قاطع كهربائي للحماية ضد زيادة التيار.
حماية ضد زيادة الجهد
(PV Type 2 Surge Protection).
مفتاح فصل رئيسي يعمل يدوياً (AC Isolation Switch) وذلك لإمكانية فصل النظام الشمسي تماماً عن الشبكة العمومية لأعمال الصيانة أو عند الطوارئ.



لوحة حماية التيار المستمر             (DC Combiner Box)

يتم تزويد النظام بلوحة حماية للتيار المستمر وتشمل على:
فيوزات بقدرة 16 أمبير/فيوز وذلك لحماية النظام ضد زيادة التيار.
حماية ضد زيادة الجهد
(PV Type 2 Surge Protection).
مفتاح فصل رئيسي يعمل يدوياً (DC Isolation Switch) وذلك لإمكانية فصل الخلايا الشمسية عن محول التيار لأعمال الصيانة أو عند الطوارئ.
